epdm泡棉厂家厂家直销，支持各种类型的密封条订制，种类非常齐全，支持在线询价！
泡棉

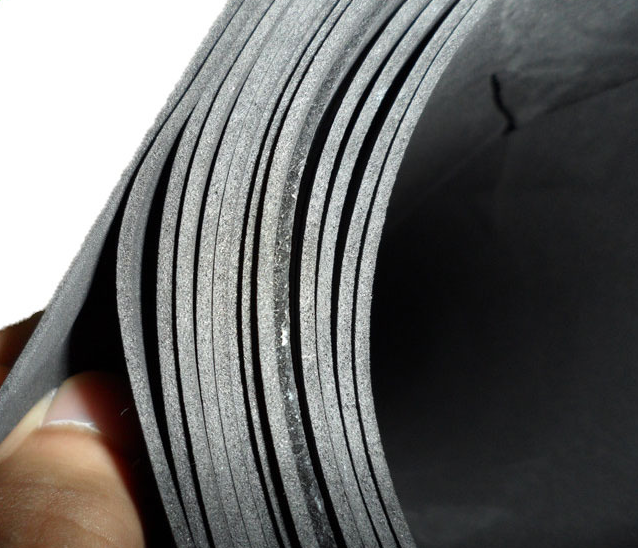

泡棉是塑料粒子发泡过的材料，简称泡棉。泡棉分为PU泡棉，防静电泡棉，导电泡棉，EPE，防静电EPE, CR，EVA，架桥PE，SBR，EPDM等。
泡棉具有有弹性、重量轻、快速压敏固定、使用方便、弯曲自如、体积超薄、性能可靠等一系列特点。
泡棉种类
泡棉分为PU泡棉，防静电泡棉，导电泡棉，EPE，EPP，阻燃泡棉，防静电EPE，CR，EVA，架桥PE，SBR，EPDM ，XPE泡棉 和IXPE 泡棉等。
泡棉特性
●低压力非常好的屏蔽效果，屏蔽效能超过90dB。
●有弹性、重量轻。
●防腐蚀镍涂层可防电化学腐蚀。
●低表面接触电阻。
●快速压敏固定。
●客户可指定长度。
●众多截面选择。
●UL级防火。
可粘贴麦拉片（代客复双面胶）产品品质稳定,
耐热压,不易脱落,拉力强度高，
产品装机后，在经低温-20℃至高温80℃，
周期循环测试72小时仍保持本品质。
具有使用方便、弯曲自如、体积超薄、
性能可靠等一系列特点。
EPDM
三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM最主要的特性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯烃家族，它具有极好的硫化特性。在所有橡胶当中，EPDM具有最低的比重。它能吸收大量的填料和油而影响特性不大。因此可以制作成本低廉的橡胶化合物。
结构特性
三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。二烯烃具有特殊的结构，只有两键之一的才能共聚，不饱和的双键主要是作为交链处。另一个不饱和的不会成为聚合物主链，只会成为边侧链。三元乙丙的主要聚合物链是完全饱和的。这个特性使得三元乙丙可以抵抗热，光，氧气，尤其是臭氧。三元乙丙本质上是无极性的，对极性溶液和化学物具有抗性，吸水率低，具有良好的绝缘特性。
在三元乙丙生产过程中，通过改变三单体的数量，乙烯丙烯比，分子量及其分布以及硫化的方法可以调整其特性。
单体选择
第三二烯烃类型的单体是通过乙烯和丙烯的共聚，在聚合物中产生不饱和，以便实现硫化。第三单体的选择必须满足以下要求：
最多两键：一个可聚合，一个可硫化
反应类似于两种基本的单体
主键随机聚合产生均匀分布
足够的挥发性，便于从聚合物中除去
最终聚合物硫化速度合适目前工业化生产三元乙丙橡胶用第三单体只有如下三种：
乙叉降冰片烯（ENB）
双环戊二烯（DCPD）
1，4-己二烯（HD）
CH3-CH=CH-CH2-CH=CH2
(此种单体目前只有美国Du Pont公司一家使用）
二烯烃类型和含量对聚合物特性的影响
三元乙丙生产中主要是用ENB和DCPD。
三元乙丙中最广泛使用的是ENB，它比DCPD产品硫化要快得多。在相同的聚合条件下，第三单体的本质影响着长链支化，按以下顺序递增：EPM
三元乙丙其他的受二烯烃第三单体影响的还有：
ENB－快速硫化，高拉伸强度，低永久形变
DCPD－防焦性，低永久应变，低成本
随着二烯烃第三单体的增加，将会有下列影响发生：更快硫化率，更低的压缩形变，高定伸，促进剂选择的多样性，减少的防焦性和延展，更高的聚合物成本。
乙丙烯比
乙烯丙烯比可以在硫化阶段进行改变，商业的三元乙丙聚合物乙烯丙烯比由80/20到50/50。当乙烯丙烯比由50/50变化到80/20时，正面的影响有：更高的压坯强度，更高的拉伸强度，更高的结晶化，更低的玻璃体转化温度，能将原材料聚合物转化成丸状，以及更好的挤出特性。不好的影响就是不好的压延混合性，较差的低温特性，以及不好的压缩形变。
当丙烯比例更高时，好处就是更好的加工性能，更好的低温特性以及更好的压缩形变等。
分子量
弹性体的分子量通常用门尼粘度表示。在三元乙丙的门尼粘度中，这些值是在高温下得到的，通常为125℃，这样做的主要原因是要消去由高乙烯含量所产生的任何影响（结晶化），由此会掩盖聚合物的真正分子量。三元乙丙的门尼粘度范围在20到100之间。也有更高分子量的商用三元乙丙也有生产，但一般都充油，以便混炼。
分子量以及在三元乙丙中的分布可以在聚合过程中通过以下途径聚合：
催化剂以及共催化剂的类型和浓度
温度
浓度
三元乙丙的分子量分布可以通过凝胶渗透色谱法使用二氯苯作为溶剂在高温下（150℃）测量而得。分子量分布通常被称为是重量平均分子量与数量平均分子量的比例。根据普通和高度支化的结构，这个值在2到5之间变化。由于有分键，含有DCPD的三元乙丙橡胶更宽的分子量分布。
通过增加三元乙丙的分子量，正面影响有：更高的拉伸和撕裂强度，在高温情况下更高的生坯强度，能够吸收更多的油和填料（低成本）。随着分子量分布的增加，正面的影响有：增加的混炼和碾磨加工性。但是，较窄的分子量分布可以改进硫化速度，硫化状态以及注塑行为。
硫化类型
三元乙丙可以利用有机过氧化物或者硫来进行硫化。但是，相比与硫磺硫化，过氧化物交链的三元乙丙用于电线电缆工业时具有更高的温度抗性，更低的压缩形变以及改进的硫化特性。过氧化物硫化的不好的地方就在于更高的成本。
正如前面所提到的，三元乙丙的交链速度和硫化时间随着硫化类型和含量而改变。当三元乙丙与丁基，天然橡胶，丁苯橡胶混合时，在选择合适的三元乙丙产品时，必须要考虑到下列因素：
当与丁基进行混合时，由于丁基具有较低的不饱和度，为适应丁基的硫化速度，最好选择相对较低含量的DCPD和ENB含量的三元乙丙。
当与天然橡胶和丁苯橡胶混合时，最好选择8%到10%ENB含量的三元乙丙，以满足其硫化速度。
三元乙丙橡胶是由乙烯、丙烯经溶液共聚合而成的橡胶，再引入第三单体（ENB）。三元乙丙橡胶基本上是一种饱和的高聚物，耐老化性能非常好、耐天候性好、电绝缘性能优良、耐化学腐蚀性好、冲击弹性较好。乙丙橡胶的最主要缺点是硫化速度慢；与其它不饱和橡胶并用难，自粘和互粘性都很差，故加工性能不好。
根据乙丙橡胶的性能特点，主要应用于要求耐老化、耐水、耐腐蚀、电气绝缘几个领域，如用于轮胎的浅色胎侧、耐热运输带、电缆、电线、防腐衬里、密封垫圈、建筑防水片材、门窗密封条、家用电器配件、塑料改性等。乙丙橡胶的性质与用途。
乙丙橡胶以乙烯和丙烯为主要原材料合成，耐老化、电绝缘性能和耐臭氧发能突出。乙丙橡胶可大量充油和填充碳黑，制品价格较低，乙丙橡胶化学稳定性好，耐磨性、弹性、耐油性和丁苯橡胶接近。乙丙橡胶的用途十分广泛，可以作为轮胎侧、胶条和内胎以及汽车的零部件，还可以作电线、电缆包皮及高压、超高压绝缘材料。还可制造及鞋、卫生用品等浅色制品。
顶部
